本文內容摘自《中國測繪》2023年第5期

——訪重勘院副院長、重慶市勘察設計大師向澤君

提到超高層建筑，人們往往只想到“北上廣深”四大一線城市。而世界高層建筑與都市人居學會(CTBUH)發布2022年“摩天高樓城市”排行榜顯示，前10名中，中國占5城，分別為香港、深圳、上海、廣州、重慶，重慶以多達140棟超過了150米的超高層建筑位居全球第九名。

親身來到重慶，你還會發現被網友稱為“8D魔幻城市”的重慶，高樓不僅多，而且非常密集，甚至超過了中國大部分城市。一棟棟高聳入云的形態各異的大廈是一座城市的亮麗名片，就讓我們接過重慶高樓所塑造的城市名片，探究名片背后的建筑故事。

依山塑形 因地制宜

重慶超高層建筑數量之多和密度之高的原因可以從自然因素和社會因素進行解釋。

首先是自然因素，“山城”“火爐”，這兩大地形地質特征與環境氣候特征讓高層與超高層建筑在此頗受青睞。

通常人們把山地、丘陵和比較崎嶇的高原稱為山區。我國幅員遼闊，山地、丘陵和崎嶇不平的高原約占全國陸地面積的69%，其中，山地約占33%，丘陵約占10%，高原約為26%。山地城市即指城市主要分布在上述山地區域的城市，它們擁有著與平原地區迥然不同的城市形態與生態環境。重慶，就是我國典型的山地城市。重慶地形以山地、丘陵為主，其中山地占總面積比重高達76%。由此看來，開發山地，利用山地是必然之舉。作為山地城市，相比起中原地區的黃土、東南沿海的軟土，重慶地質基礎以巖石為主，比很多城市泥土地基更為穩定。

其次，重慶位于亞熱帶中緯度地區且依山傍水，但由于三面環山、地形封閉，導致夏季風速低、風力小、氣溫高、空氣濕度大，可謂悶熱異常，故稱之為“火爐”。如何利用建筑設計加強通風、降溫散熱成為了重慶建筑設計的關注點。而成片的低層高密度建筑實際上并不利于通風排熱。

1997年，根據國家戰略發展需求，重慶被設為直轄市，成為國家設立在中西部地區，促進中西部地區社會經濟發展的中心。自直轄后，重慶城市發展進入快車道，充分發揮自身作為核心城市的作用，帶動周邊地區一同發展。重慶在區域發展中的地位和作用逐漸凸顯，城市功能集聚度不斷增加。我們可以看到大量周邊人口涌入重慶、外來企業紛紛入駐，城市人口急劇增長。

山地重慶本身就面臨了人多地少的“先天不足”難題，城市化的發展更使得用地空間這一尖銳矛盾愈發突出。為平衡用地需求，在山地上進行超高層建筑設計，成為了節約用地、拓展土地資源的一個重要方法，高度整合配套資源、釋放城市公共空間。

此外，超高層建筑是城市發展的一張名片。自古開始，人類就擅長通過壯觀威嚴的建筑展現城市的地位和文化。作為直轄市的重慶，其核心區的發展象征著當?shù)啬酥林苓厖^(qū)域的社會發展水平和經濟活力程度，超高層建筑也有著城市形象之象征。利用超高層建筑刷新重慶天際線，占領重慶制高點，打造山城亮麗名片成為了可行的選項。

重勘院副院長、重慶市勘察設計大師向澤君

由此看來，重慶有著建設超高層建筑的良好條件。作為扎根重慶、深植重慶的地方標桿單位，重慶市勘測院（以下簡稱“重勘院”)承接了一些超高層建筑的監測任務，在重勘院副院長、全國首批注冊測繪師、2019年國家科技進步一等獎獲得者、重慶市勘察設計大師向澤君看來，重慶在建設超高層建筑方面有較好的基礎，但超高層建筑的監測、維護更需要人們關注。超高層建筑不是單純將高樓起得更高，不能“為高而高”。

難度更大 細節更多

隨著重慶的快速發展，選擇超高層建筑來打造山地城市核心區勢在必行。那么，超高層建筑和一般建筑相比有哪些不同？

“

向澤君總結超高層建筑具有高度高、荷載大、基礎深等特點。“超高層建筑在施工和運營過程中必然會隨著自身荷載的增加、地基承載力的變化、水變化、周邊建構筑物的作用等導致自身主體沉降，若發生不均勻沉降則會產生傾斜、開裂等情況?？偨Y(jié)而言，相較于一般建筑，超高層建筑施工更為復雜、綜合且系統?！?/p>

向澤君坦言超高層建筑在縱橫兩個方向上的測量也頗具挑戰?！俺邔咏ㄖ母蓴_更多，影響因素更復雜?！笔紫龋S著建筑高度增高，樓體體積更大、結構更為復雜；其次，晝夜和季節性溫差、日照、風荷載等對超高層建筑結構造成的豎向高度變化、側向撓曲、扭轉、擺動等影響更為突出；最后，由于超高層建筑多位于核心商圈，通常還會有場地狹小、基坑位移、施工限制、自然條件等限制，增加測量難度。

難度的增加使得人們對超高層建筑的安全問題愈發議論紛紛?！鞍踩冀K是超高層建筑工程把握的重點。為保障施工安全，也為項目的順利高效進行，超高層建筑施工監測是十分必要且重要的。”在向澤君看來，監測應貫穿于超高層建筑施工的全過程，是銜接各分部、分項工程之間空間關系的重要手段，也是超高層建筑“健康”狀況監測的重要手段之一。

“

“為了掌握超高建筑物的沉降規律，保證安全，在建筑物的施工及運營期間需對其進行定期沉降監測，并根據監測數據分析其沉降特征和規律情況，提前采取處置措施?！毕驖删缡钦f。

由于超高層建筑施工測量的難度十分大，為確保施工質量，保障施工安全，達到提前預警的目的，一般會采用第三方監測的方式對超高層建筑施工過程進行監測?；诖?，重勘院承接了重慶當?shù)夭糠殖邔咏ㄖ谋O(jiān)測項目。針對這些項目，重勘院對監測的基本內容以及重點、難點進行了梳理。

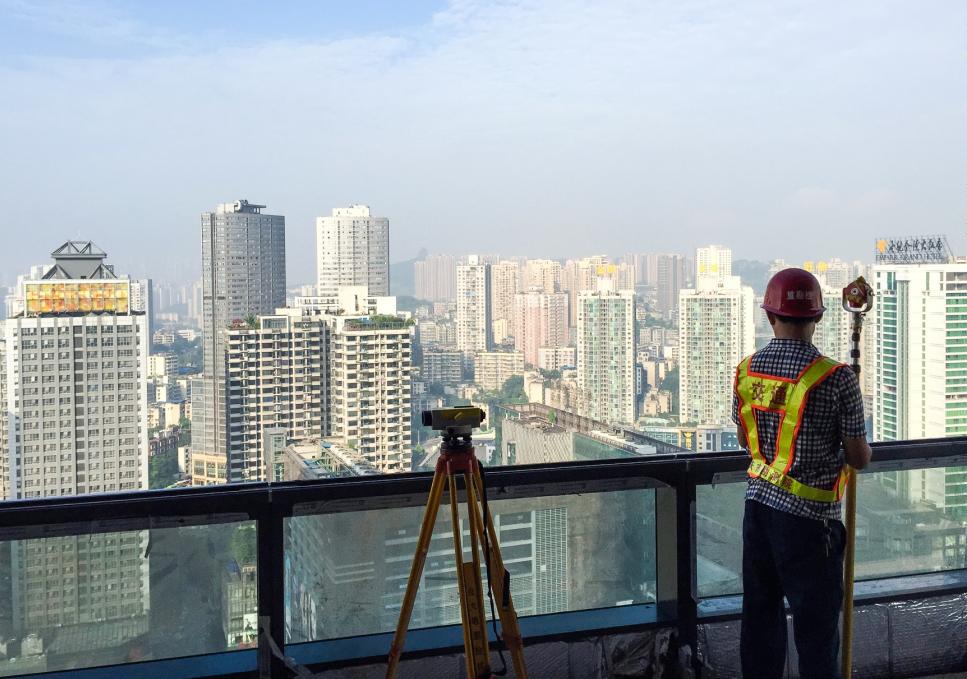

重慶天和國際中心沉降監測及精密高程測量

>>>>

基準平面控制網的建立和維護

基準平面控制網主要是指整個超高層建筑施工監測工作的基準，其具有恢復迅速、基準統一的特點。超高層建筑施工監測為確保施工質量和施工安全，建立并注重維護基準平面控制網是十分必要的。

在建立基準平面控制網時，首先應做好選址工作，一般來說，其常布置在樓頂。同時，為做好選址工作，還應事先對所選地址進行踏勘，綜合考量通視條件、圖形條件以及GNSS觀測條件等，方能著手布設。另外，基準平面控制網在建立的過程中，還應利用地面城市等級控制點，同時，也可利用附近區域連續運行的基準站網點，依據GNSS一級網的要求，實施同步靜態觀測。

>>>>

施工控制網豎向傳遞復測

該項工作包含以下幾個重要方面：

（1）首級施工控制網檢測。由于其處于超高層建筑施工區域，控制點間的穩定性和兼容性較差，需要重點把控。

（2）超高層建筑施工測量的關鍵還在于平面控制網的向上傳遞。

施工平面控制網向上傳遞重點把握塔體周日擺動規律和施工控制網內外符合性檢查。其中，塔體周日擺動監測作為施工監測要解決的核心技術問題，能夠?yàn)榧m正激光投點偏差提供數學模型。以此為基礎，進行施工內外符合性檢查，進而達到共同檢核的目的。為準確獲取塔體周日擺動規律，實現全自動觀測，并對數據實時處理和表達，進而提高數據采集的精度，應采用數字正垂法和CCD法。

>>>>

施工控制網高程基準豎向傳遞檢測

施工控制網高程基準豎向傳遞檢測，一般采用的方法是全站儀天頂距法和懸掛鋼尺法兩種。其中，懸掛鋼尺法對于場地有較高的要求。而全站儀天頂距法則應用更為廣泛，同時，全站儀天頂距法的操作過程也十分簡便。

>>>>

電梯井與核心筒垂直度測量

從首層起，應每上升2層對電梯井和核心筒測量1次，方法是基于內外控制點布設的一級導線，對電梯井與核心筒的剪力墻碎步點進行測量。同時，還應基于最小二乘法擬合出與剪力墻相交的特征角點，在此基礎上，采用矩陣法獲得幾何中心，并將其與設計坐標比較，獲得電梯井與核心筒的垂直度偏差。

>>>>

建筑物沉降觀測

超高層建筑沉降觀測主要解決的問題包括精密水準數據自動化處理以及深坑高程基準傳遞。其中，精密水準數據自動化處理軟件應具備優化項目管理、自動化數據處理以及成果報表自動生成等功能。

>>>>

軸線檢測

軸線檢測過程中，選擇關鍵結構作為監測對象，如首層以及各轉換層。

以重慶天和國際中心項目為例，其位于重慶市觀音橋商圈步行街核心地段，是重慶地標性超高層建筑綜合體，占地面積9451平方米，總建筑面積約170000平方米。地上58層，地下8層，建筑高度283.5米。重勘院對該項目進行主體結構沉降變形監測、主體樓層地板高程精密測量?jī)身?xiàng)測繪工作。

塔樓基礎沉降是控制建筑主體結構加載期間重要指標，重勘院按照《建筑變形測量規范》二等精度實施，每?jī)蓪颖O(jiān)測一期，共分30期對塔樓沉降開展監測工作。從該項目最終的測量沉降值來看，各沉降點的差異沉降小，平均沉降量為11.7毫米；各沉降觀測點位的沉降速率較小，最后平均沉降速率均低于0.01毫米～0.04毫米/每天。該監測成果準確反映了大廈在建設過程中隨著建筑荷載增加對地基基礎沉降變形影響，為施工和后續運營安全提供了可靠監測數據。

智能測繪 全程守護

施工監測是測繪在超高層建筑領域的一個重要環節。隨著信息化、智能化測繪的浪潮襲來，重勘院更不斷將各種測繪地理信息技術應用于超高層建筑的建設全流程中。

重慶解放碑世貿大廈位于重慶市渝中區金融業商業圈，共62層，高283米。在該大廈的變形監測項目中，重勘院就采用了三維激光掃描儀對大廈進行變形監測，將掃描得到的前后兩期點云數據進行對比分析。用一組等間距的橫向或縱向的截面截取兩個掃描面，得到相同位置處兩個掃描面之間點云的位移，即可將其視為兩個時期的變形量。又在四個不同時期對重慶世貿大廈進行數據采集。

掃描前，相關人員通過對掃描場地的多次踏勘，制訂合理的儀器架設方案，選擇在與世貿大廈距離270米左右的大樓頂層，正對世貿大廈進行掃描。

經過點云粗差剔除得到世貿大廈點云數據，將世貿大廈編輯后的相鄰兩期離散點云數據疊加比對，得到變形量的統計結果。將后面三期的點云數據，分別與第一期數據進行比對，得到累計變形量。

重勘院在用地面三維激光掃描系統對世貿大廈進行掃描的同時，也結合了常規測量方法對其進行變形觀測，得到各期同一時刻對應的觀測數據。

常規觀測方法是基于特征點的測量，得到的變形點較少；三維激光掃描方法是基于面的測量，測量出的平均變形量連續平緩，更能反映出目標建筑的整體變形情況。兩種方法因變形量表示方式的差異，而有少量的偏差，最終觀測結果基本一致，均反映世貿大廈因受風力和日照等因素的影響處于動載中的情況。

而在重慶光大控股朝天門中心的監測項目中，重勘院為全面、實時掌握大廈的狀態，成功建立了一套超高層建筑健康監測管理系統，通過對建筑頂部?jī)A斜、水平位移等關鍵參數和風速、風向、溫度等10余項輔助參數進行遠程自動化監測，以便及時對大廈結構變化作出預警預報，并根據監測結論為大廈的維護管理、運營決策提出科學合理的建議。

由此可見，測繪地理信息技術成功從超高層建筑的前期建設設計、建設施工監測，走向了后期監護運維，為超高層建筑后期的精準、高效監測和維護貢獻力量，為超高層建筑的建設全流程夯實安全基礎。

對于測繪技術在超高層建筑監測領域的未來應用，向澤君表示，順應時代和當?shù)氐陌l(fā)展，重勘院針對超高層建筑的變形監測工作開展較早。多年的豐富經驗和項目實踐告訴他們，測繪的力量在超高層領域遠遠不止于前期施工監測。從人工監測到自動化監測，從前期勘察到全流程守護，從常規測量到運用各式新技術，測繪地理信息技術在超高層領域的突破界限和深入應用，也體現了其不斷汲取新動能，向外破圈的趨勢。
